卧式水喷射真空机组


标语3

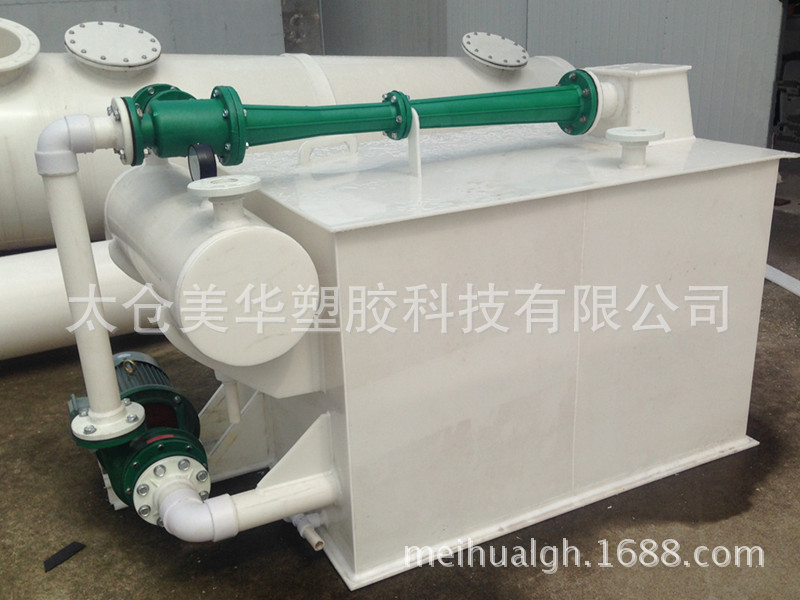

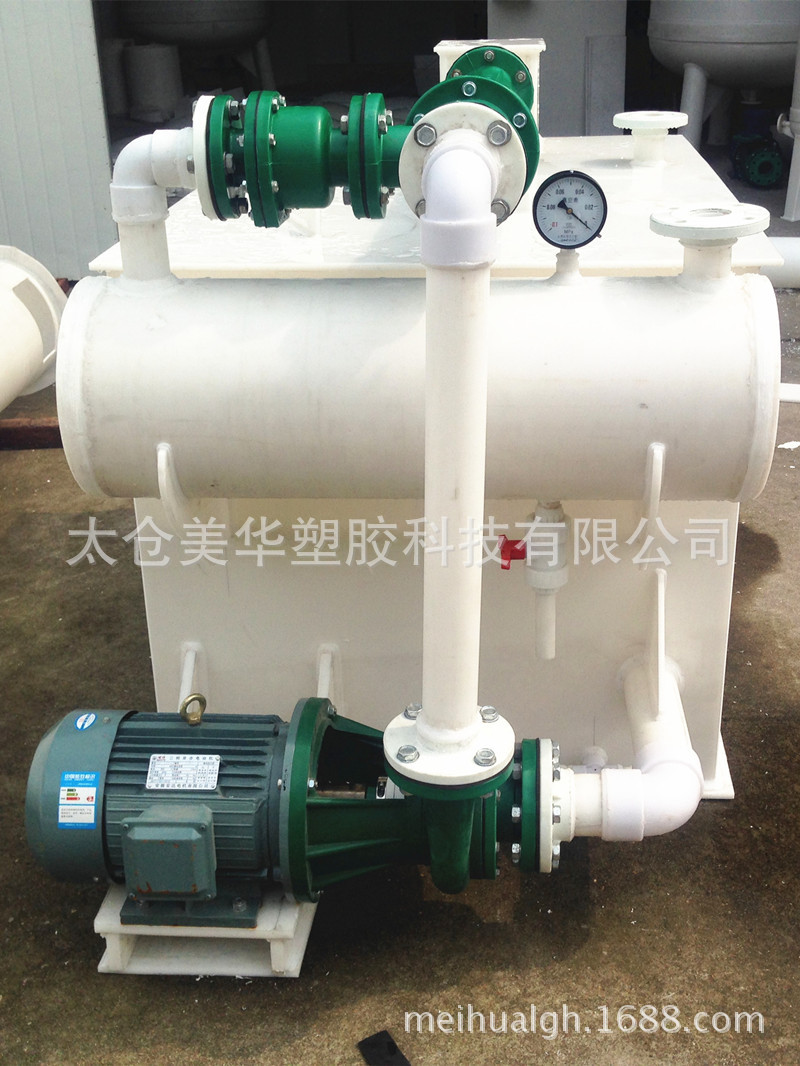

卧式水喷射真空机组系列



IMG_2965_副本

undefined


一、工作原理:具有一定压力的工作流体从a口通道经喷咀高速射出,使喷嘴出口至泵下端喉管区域形成真空,使b口气体与a口流体混合从c口排出,从而达到理想的抽气真空效果。
二、使用说明:为确保设备良好运转及达到理想的抽气真空效果,请按系列表上的水量、水压提供配套水泵,按示意图要求安装,另水压提高排量增大。

系列表:

型号

极限真空度
Mpa

保证真空度
Mpa

最大抽气量
M3/h

卧式机组外型尺寸

配套离心泵

型号

功率KW

SN-I-20

0.0985

0.098

20

1100

800

800

50FP-20

2.2

SN-I-40

0.0985

0.098

40

1100

800

800

50FP-22

3

SN-I-60

0.0985

0.098

60

1600

1000

1200

65FP-25

4

SN-I-80

0.098

0.098

80

1600

1000

1200

65FP-25

4

SN-I-100

0.0985

0.098

100

1800

1000

1300

80FP-30

5.5

SN-I-120

0.098

0.097

120

2000

1000

1300

80FP-30

5.5

SN-I-160

0.0985

0.098

160

2000

1000

1300

80FP-32

7.5

SN-I-200

0.098

0.097

200

2000

1000

1300

80FP-32

7.5

SN-I-280

0.0975

0.0965

280

2500

1000

1300

80FP-32

7.5

SN-I-360

0.099

0.098

360

2500

1200

1300

100FP-30

11

SN-I-400

0.099

0.098

400

2500

1200

1400

100FP-32

15

SN-I-500

0.098

0.097

500

2500

1200

1400

100FP-32

15


注:型号尾数为工作排量M3/h,管口法兰连接尺寸按国标1.0MPa

安装说明:

设备安装按示意图。泵体保证垂直,c口下端请按同口径管,接长1.2-1.5米。

管口使用:

a-压力水连接口 b-真空管连接口 c-尾管连接口





型号



L/S



Mpa

机组组成部件型号

外形尺寸长×宽×高

水喷射真空泵

罗茨真空泵

型号

功率
KW

离心泵型号

型号

功率KW

转速

SN-Ⅱ-ZJP-80-30

30

150

RPP-80

4

80FP-25

ZJ-30

0.75

2770

1.8×1.7×1.1

SN-Ⅱ-ZJP-120-70

70

150

RPP-120

5-5

80FP-30

ZJ-70

1.5

2780

1.8×1.7×1.4

SN-Ⅱ-ZJP-16070

150

150

RPP-160

7-5

80FP-32

ZJ-70

1.5

2780

2×1.1×1.8

SN-Ⅱ-ZJP-200-150

150

150

RPP-280

7-5

80FP-32

ZJ-150

3

2900

2×1.1×1.8

SN-Ⅱ-ZJP-280-150

150

150

RPP-280

7-5

80FP-32

ZJ-150

3

2900

2.5×1.1×1.8

SN-Ⅱ-ZJP-360-150

150

150

RPP-360

11

100FP-30

ZJ-150

3

2900

2.5×1.3×2

SN-Ⅱ-ZJP-400-300

150

150

RPP-400

15

1OOFP-32

ZJ-300

4

2900

2.5×1.3×2

SN-Ⅱ-ZJP-500-300

150

150

RPP-500

15

100FP-32

ZJ-300

4

2900

2.5×1.3×2
